| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NLD |
| 証明: | ISO9001 CE FCC |
| モデル番号: | X8 |
| 最小注文数量: | 2set |
| 価格: | Negotible |
| パッケージの詳細: | カートン |
| 受渡し時間: | 20days |
| 支払条件: | L/C、T/T、D/P、D/A |
| 供給の能力: | 100sets/month |
| 名前: | X8パワー系統 | 推薦された負荷: | 5~7kgs |
|---|---|---|---|
| 最高。押し出しなさい: | 15.3kgs | 電池: | 6~12S |
| Cont.現在: | 80Aよい熱放散 | ピーク電流: | 100Aよい熱放散 |
| ハイライト: | IPX7 UAVの部品,IPX7ちり止めUAVの部品,防水X8パワー系統 |
||

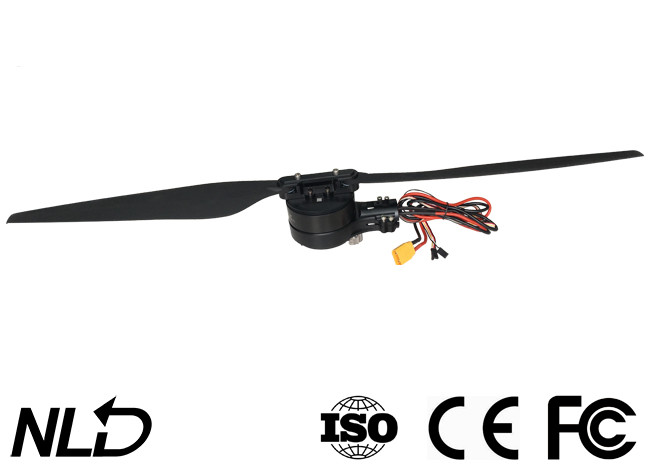

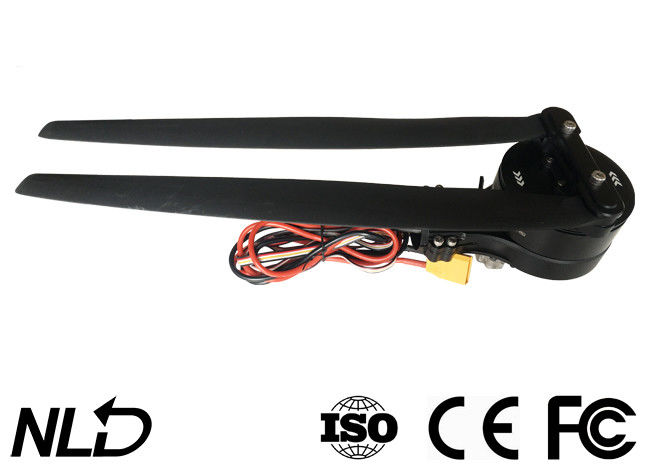

X8 15.3kgsまでの農業UAVの無人機の負荷5~7kgsのためのブラシレス モーター パワー系統はちり止めIPX7を防水する
高度変数
| 電圧（V） | プロペラ | スロットル（%） | 押し出しなさい | アンペア（A） | 力（W） | 効率（g/W） |
| 48V （12S LIPO） |
30.5インチの折り畳み式のプロペラ
|
44% | 3012 | 3.5 | 231.1 | 13.0 |
| 51% | 4009 | 7.1 | 346.9 | 11.6 | ||
| 56% | 5032 | 9.6 | 471.6 | 10.7 | ||
| 60% | 6000 | 12.6 | 615.0 | 9.8 | ||
| 64% | 6978 | 15.8 | 769.7 | 9.1 | ||
| 68% | 8009 | 19.6 | 957.6 | 8.4 | ||
| 72% | 9009 | 23.4 | 1144.1 | 7.9 | ||
| 76% | 9970 | 27.7 | 1350.8 | 7.4 | ||
| 80% | 10984 | 32.4 | 1579.1 | 7.0 | ||
| 84% | 12036 | 37.2 | 1812.5 | 6.6 | ||
| 87% | 12962 | 41.7 | 2031.8 | 6.4 | ||
| 94% | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100% | 16183 | 60.6 | 2944.2 | 5.5 |
導入
X8ブラシレス パワー系統は農業の無人機のための5~7kgの負荷を（回転子ごとに）運ぶことができるパワー系統である。それは15.3kgまでおよびマッチ30/35mmカーボン繊維の管の腕の推圧を提供できる。それは雨水、殺虫剤、塩スプレー、砂、塵、泥、砂土、高温および影響に対して標準的で、抵抗力があるIPX7に防水ちり止めである。それはまたFOC ESCを最大限に活用するために使用されるアルゴリズムを特色にする及びモーター システムおよびシステムをより釣り合ったように、多数のすることは異常な電圧、過電流およびモーター留置場および実時間データ出力機能パワーの自己の検出パワーで保護、好む。
注意
•群集、高圧電力線からのあなたの先生者を常に保てば障害は関連した安全規則に従って、あなたの無人機を飛ばす。
•決して高速r otatingプロペラ及びモーターの近くで得てはいけない、さもなければ傷つくことができる。
•eの使用の前にかどうかすべての部品ar e良い状態で点検しなさい。そこにあらゆる損なわれた部分あったら、取り替えのための工場に連絡しなさい。
•部品を接続するためのどのscr ewでも緩く、各飛行の前に横のモーターar eであるかどうか確認しなさい。
•X8パワー系統のための腕の腔線径・山径は35mm、30mmの管を使用するwの蟻そしてprのojecting管に最初にモーター台紙にパイプ・アダプタを（プロダクト箱に含まれている）取付ける。
•LEDセットの薄い色を変えることができる。その場合では、軽いカバーを分解し、ディップ スイッチをそれに応じて滑らせる必要がある。
•各飛行の後でそれをきれい保つためにfrのesh水が付いているモーターを洗うことができる。
指定
| 最高。押し出しなさい | 15.3kg/Axis （48Vの海水位） | LiPo推薦された電池 | 12S LiPo |
| 推薦された離陸重量 | 5-7kg/Axis （48Vの海水位） | コンボの重量 | 1040g |
| 防水評価 | IPX7 | 実用温度 | -20℃~50℃ |
モーター
| 固定子のサイズ | 81*20mm |
| KVの評価 | 100KV |
| カーボン繊維の管のO.D | φ30mm/φ28mm （*Tubeのアダプターは必要とされる） |
| 軸受け | NSKのボール ベアリング（防水） |
ESC
| LiPo推薦された電池 | 6-12S LiPo | PWMの入力信号のレベル | 3.3v/5v |
| スロットル信号の頻度 | 50-500Hz | 作動の脈拍幅 | 1100~1940μsは固定するか、またはプログラムすることができない |
| 最高。入れられた電圧 | 52.2V | 最高。入力電流 | 80 A |
| BEC | 造られる | 最高。ピーク電流 | 100 A |
| ノズルの取り付け穴 | φ28.4mm-2*M3 | ||
プロペラ
Diameter×Pitch 3090
重量180g
パワー系統の取付け
•全パワー系統は工場、それを去るeが使用可能であり、回転方向（CW/CCW）によってあなたの農業の無人機にモーターで印が付いていた直接それを取付けることができる前に組み立てられた。
•（腕）の腔線径・山径はあればのに30mm tuを使用したいと思えば35mmそしてパイプ・アダプタである必要である。
•（黒く/赤く/白い）三色ケーブルはデータのためアウトプット及びESCファームウェアを更新することである、（白く/黒い）二色ケーブルはスロットルの信号ケーブルであり、黄色いワイヤーはRPM信号の出力ワイヤーである。
•データ信号のwir eはthrのottleの入力、スロットルの出力、モーターRPM、入力電流、出力電流、入力電圧、コンデンサーの温度、MOSの温度および等を出力するのためである。
•ESCのスロットルの範囲は1100~1940μsで固定される。
