IPX7 UAVプロダクト

基本情報
起源の場所: 中国
ブランド名: NLD
証明: ISO9001 CE FCC
モデル番号: X9プラス
最小注文数量: 2set
価格: Negotible
パッケージの詳細: カートン
受渡し時間: 20days
支払条件: L/C、T/T、D/P、D/A
供給の能力: 100sets/month
名前: 電源装置とX9 離陸重量: 11~13kgs
最高。押し出しなさい: 26.5kgs 電池: 14S
最高の入力電流: 120A コンボの重量: 1774g
ハイライト:

IPX7 UAVプロダクト

,

IPX7 FCC uavプロダクト

,

ISO9001無人機の部品

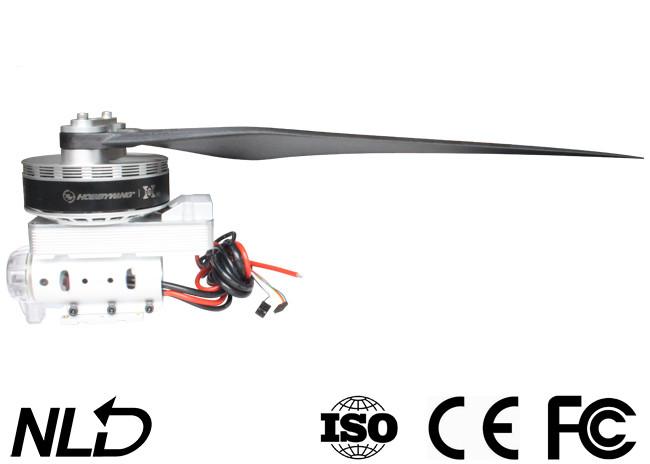

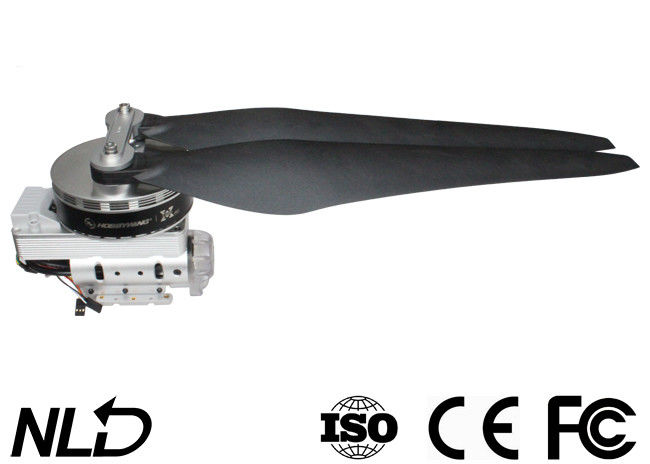

X9農業の無人機の離陸重量11~15kgsの最高29kgs防水評価のためのと/最高の電源装置IPX7

IPX7 UAVプロダクト 0

保護の説明

•起動の保護:
ESCはスロットルの入力を高めることによって2秒以内のモーターを普通始めなければモーターを締める。この場合、スロットルの棒を最下の位置に戻って動かし、モーターを再始動する必要がある。(この問題の考えられる原因:ESCとモーター ワイヤーのプロペラ間の弱いコネクションの切断は、および等妨げられる)
•モーター留置場の保護:
ESCはモーターにモーターをロックする検出する場合出力をすぐに断ち切り、モーターを再始動することを試みない。この条件では、スロットルの棒を最下の位置に最初に引っ張り、次に間違いを取り除き、出力を再開するためにESCを再始動するように上向き押す必要がある。
•過電流保護:
ESCはピーク電流が300Aの近くで得る場合出力をすぐに断ち切る。それは次にそれにそして動力を与えた後だけ再始動する。
•スロットル信号の損失の保護:
ESCは0.25第2のための信号の損失を検出する場合、プロペラの連続的な高速回転によって引き起こされるかもしれないより大きい損失を避けるために出力をすぐに断ち切る。ESCは正常な信号が受け取られた後対応する出力を再開する。



指定

X9プラス

離陸重量11~13kg;最高。26.5kgを押し出しなさい

電池の提案14S LiPo

コンボの重量1774g

防水評価IPX7

実用温度-20℃~50℃

最高X9

離陸重量12~15kg;最高。29kgを押し出しなさい

電池の提案14S LiPo

コンボの重量1970g

防水評価IPX7

実用温度-20℃~55℃



モーター

X9プラス

100KVを評価するKV

固定子のサイズ96x20mm

軸受けは日本から輸入した

最高X9

KVの評価100 rpm/V

固定子のサイズ96x26mm

管の直径D40/D45

軸受けは日本から輸入した



ESC

X9プラス

LiPo推薦された電池6-14S LiPo

PWMは入力信号のレベル3.3V/5Vを(互換性がある)

スロットル信号の頻度50-500Hz

作動の脈拍幅1050-1950

最高。入れられた電圧60.9V

最高。入力電流(短い持続期間) 120A

BECは造る

最高X9

LiPo推薦された電池6-14S LiPo

PWMは入力信号のレベル3.3V/5Vを(互換性がある)

スロットル信号の頻度50-500Hz

作動の脈拍幅1050-1950

最高。入れられた電圧60.9V

最高。入力電流(短い持続期間) 150A

BECは造る

ノズルD28.4mm-2*M3のための取り付け穴



プロペラ

X9プラス

DiameterxPitch 36x120inch

最高X9

DiameterxPitch 36x120inch



極度の大きい負荷

軸線ごとの最高推圧はコンボ34インチのfold-ableプロペラとのFOC (分野によって方向づけられる制御) ESCを特色にするx9最高のパワー系統を組み合わせるとき29kgに達することができる;このコンボは12-15kg/axisに適当である。



補助機能ねじ穴及びワイヤー

コンボ(ワイヤーによってノズルにねじ穴は逆転する接続することができる)作り付けのブラシをかけられた遠心ノズルESCおよびx9最高のパワー系統の底で(取付け、固定ノズルのために)農業の無人機のための取付けを簡単にする。



顕著な熱消散及び耐衝撃性の設計

熱伝導が高い発電(/input)の使用を可能にすることができるように区域を高めるx9Bのパワー系統のコンボの信頼できるのの操作をするためにモーター回転子の遠心ファンと結合される統合された設計。
ESCの下の耐衝撃性の設計はモーター及びESCを保護し、衝突によって引き起こされるコンボへの損傷を減らすために影響を吸収する。



導入

X9最高のブラシレス パワー系統は農業の無人機のための12~15kgの負荷を(回転子ごとに)運ぶことができるパワー系統である。それは29kgまでおよびマッチ40/45mmカーボン繊維の管の腕の推圧を提供できる。それは雨水、殺虫剤、塩スプレー、砂、塵、泥、砂土、高温および影響に対して標準的で、抵抗力があるIPX7に防水ちり止めである。それはまたFOC ESCを最大限に活用するために使用されるアルゴリズムを特色にする及びモーター システムおよびシステムをより釣り合ったように、多数のすることは異常な電圧、過電流およびモーター留置場および実時間データ出力機能パワーの自己の検出パワーで保護、好む。



注意

•群集、高圧電力線からのあなたの無人機を常に保てば障害は関連した安全規則に従って、あなたの無人機を飛ばす。
•決して高速r otatingプロペラ及びモーターの近くで得てはいけない、さもなければ傷つくことができる。
•eの使用の前にかどうかすべての部品ar e良い状態で点検しなさい。そこにあらゆる損なわれた部分あったら、取り替えのための工場に連絡しなさい。
•部品を接続するためのどのscr ewでも緩く、各飛行の前に横のモーターar eであるかどうか確認しなさい。
•X9最高のパワー系統のための腕の腔線径・山径は40/45mmである。
•LEDセットの薄い色を変えることができる。その場合では、軽いカバーを分解し、ディップ スイッチをそれに応じて滑らせる必要がある。
•各飛行の後でそれをきれい保つためにfrのesh水が付いているモーターを洗うことができる。





パワー系統の取付け

•全パワー系統は工場、それを去るeが使用可能であり、回転方向(CW/CCW)によってあなたの農業の無人機にモーターで印が付いていた直接それを取付けることができる前に組み立てられた。
•(腕)の腔線径・山径は40mmである。
•(黒く/赤く/白い)三色ケーブルはデータのためアウトプット及びESCファームウェアを更新することである、(白く/黒い)二色ケーブルはスロットルの信号ケーブルであり、黄色いワイヤーはRPM信号の出力ワイヤーである。
•データ信号のwir eはthrのottleの入力、スロットルの出力、モーターRPM、入力電流、出力電流、入力電圧、コンデンサーの温度、MOSの温度および等を出力するのためである。
•ESCのスロットルの範囲は1100~1940μsで固定される。
